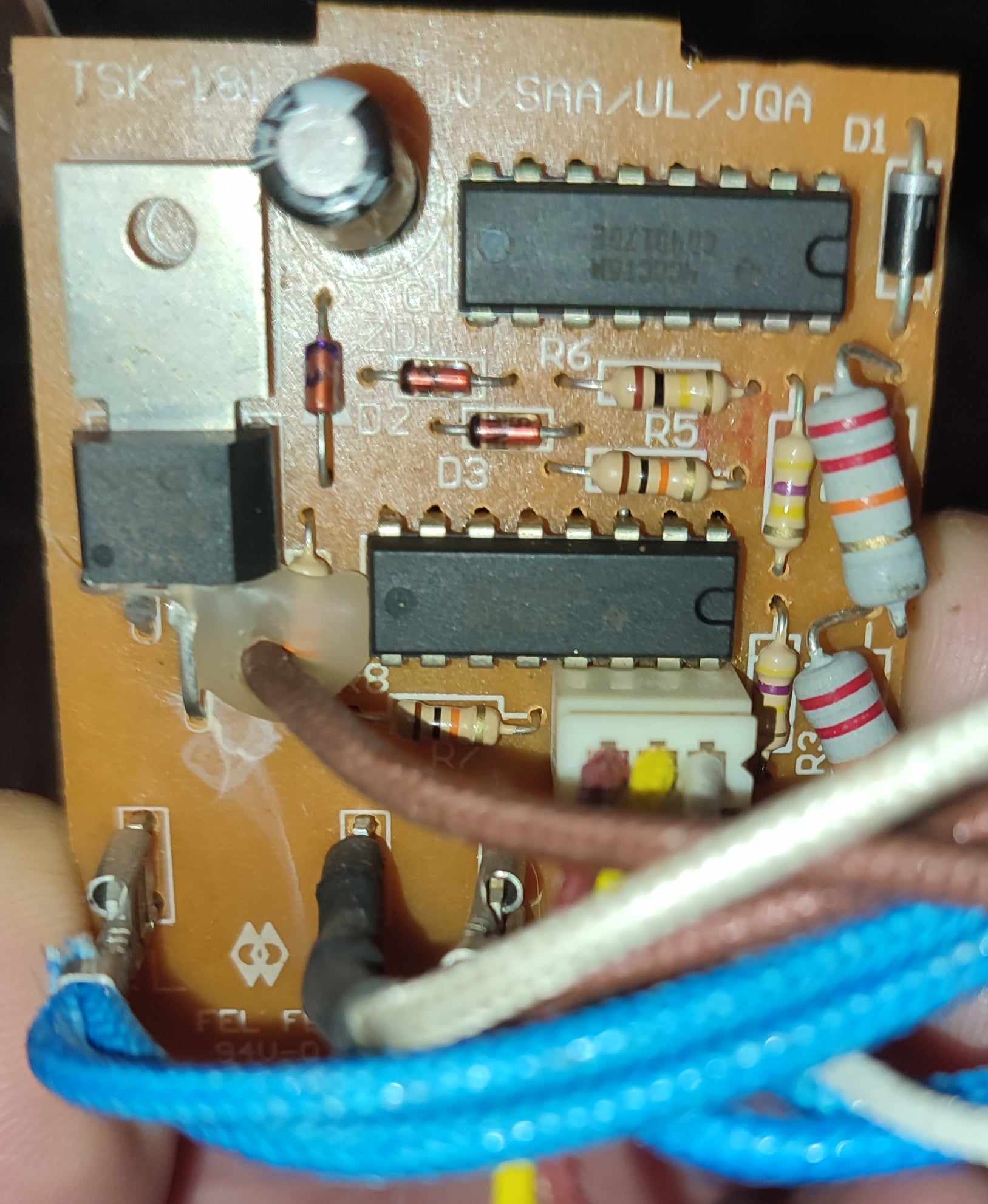

W celu ewentualnej naprawy PCB spieniacza mleka ekspresu EA150 (950074401-00, 4071332565, Aeg, Electrolux - D000024) zamieszczam schemat i ogólny opis działania:
Przełączenie gałki na pozycje para/gorąca woda otwiera zawór doprowadzający wodę do dyszy spieniającej mleko oraz odłącza bramkę tyrystora od masy przewody brązowy z niebieskim L, odblokowując tyrystor i pozwalając na wejście sygnału z PCB na jego bramkę.
Przełącznik który przełącza pomiędzy parą a gorącą wodą z dyszy w pozycji gorąca woda omija układy CD4017BE (rejestr przesuwny BCD) zwierając przewody biały z czerwonym, napięcie 10,5V (ustalone przez diodę Zenera) wchodzi na bramkę tyrystora 2P4M przez rezystor 3,3kOhm, pompka pracuje szybciej wiec leci gorąca woda.
Po przełączeniu na pozycje para zwierany jest przewód żółty z czerwonym co powoduje wejście sygnału taktującego ok. 1,5Hz z układów CD4017BE na bramkę tyrystora 2P4M, pompka taktuje wolno, aby zdążyła wytworzyć się para.
Układ umieszczony wyżej CD4017BE taktowny jest częstotliwością z 50hz z sieci następnie taktuje kolejny taki sam układ rejestrem Q4(pin10), z rejestru Q6(pin5) niżej umieszczonego układu wychodzi sygnał na bramkę tyrystora 2P4M żółtym przewodem przez przełącznik , przewód czerwony i rezystor 3,3kOhm. (ok. 6V)
